CRYOGENIC
Typ 15C02 - Kugelhahn mit pneumatischem Antrieb
Kugelhahn

Bidirektionaler Kugelhahn (Optional: unidirektional mit Entlastungsbohrung für flüssiges Medium) Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312 Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312 Innengewinde NPT nach ANSI 1.20.1 Innengewinde G nach ISO 228/1 Antistatic design nach ISO 7121 Gekennzeichnet nach EN 1626 Oberteilflansch nach EN ISO 5211 " öl- und fettfrei für Sauerstoff " Antrieb: Luft öffnet, Feder schließt (optional Feder öffnet) Zuluft max.: 8 bar, Zuluft min.: 6 bar (max delta P) Medium: Luft, Stickstoff, Erdgas (Sulfidgehalt <2ppm) Anschluss Zuluft: NAMUR G1/4" Zulässige Umgebungstemperatur: -20°C (253K) bis +80°C (353K)

Artikel-Nr. 15C02.A002.XXXXXX
Verfügbare Zusatzausrüstung:

- Endschalter
- Magnetventil





Verwendungsbereich:
Zugelassen für Luftgase, tiefkalt verflüssigte Gase (nur bei Kugelhähnen mit Entlastungsbohrung in der Kugel) und deren Gasgemische inkl. Erdgas und Ammoniak.
Zulässige Betriebstemperatur: -60°C / -76°F (213K) bis zu +190°C / +374°F (463K)


Typ 15C02 - Kugelhahn mit pneumatischem Antrieb

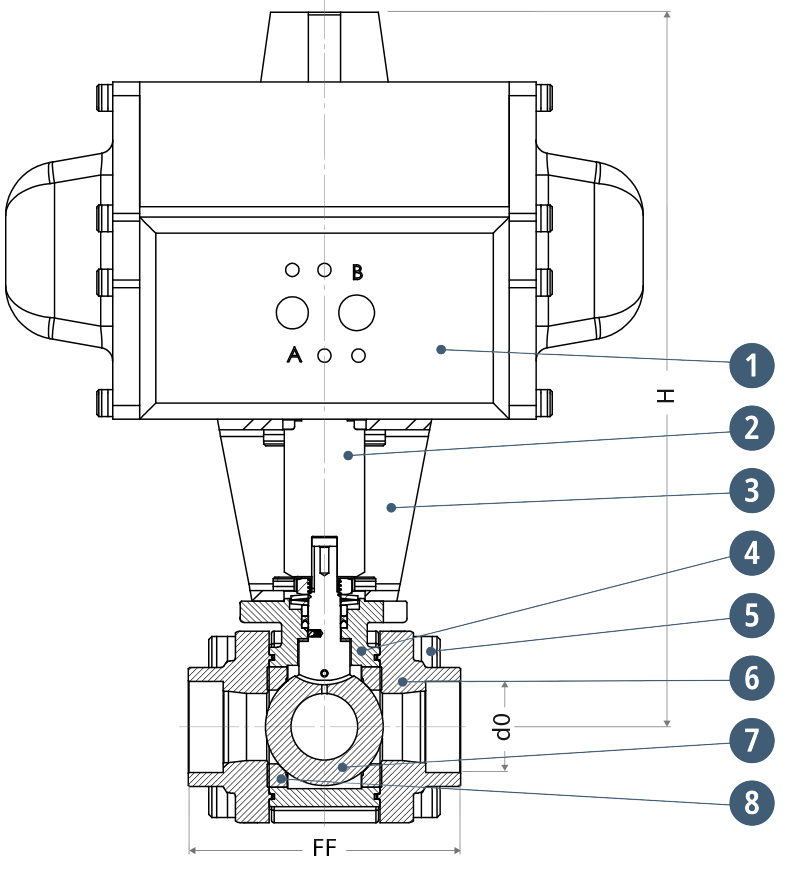

Werkstoffe

DIN EN

ASTM
1 Antrieb Aluminium Aluminium
2 Adapter 1.4314 A276 Grade 304
3 Halter 1.4509 A240 Grade 304
4 Schrauben 1.4571/A4 ähnlich A 194 BBT
5 Gehäuse 1.4409 A 351 CF3M
6 Seitenanschluss 1.4409 A 351 CF3M
7 Kugel 1.4404 A 479 Grade 316L
8 Kugeldichtung PTFE (Inoflon M295)

Typ 15C02 - Kugelhahn mit pneumatischem Antrieb


Technische Daten - Standardausführungen
Nenngröße [DN] Höhe (H) [mm]Sitzdurchmesser (D0) [mm]Gewicht [kg]Kvs-Wert [m³/h]Cv-Wert [gal/min]ISO 5211
102328,04,05,76,6F05
1523214,54,010,712,4F05
2026219,57,824,728,6F05
2526725,08,532,137,1F05
3229532,010,577,990,1F07
4031538,014,4122,3141,4F07
5033050,021,0124,1143,7F10
6543564,552,5188,6218,4F10
8045880,065,7279,8323,7F10



Anschlussvarianten

Schweißende nach
· ISO 1127


DN
Nenndruck
[PN]
Baulänge (FF)
[mm]
Äußerer Rohr-Ø ISO ISO (RA)
[mm]
Wandstärke ISO (a)
[mm]
Artikelnr.

10
100
65
13,5
2,0
15C02.A002.000401
15
100
70
21,3
2,0
15C02.A002.000407
20
100
85
26,3
2,0
15C02.A002.000413
25
70
102
33,7
2,6
15C02.A002.000419
32
70
115
42,4
2,6
15C02.A002.000425
40
70
125
48,3
3,2
15C02.A002.000431
50
50
162
60,3
3,2
15C02.A002.000437
65
50
182,5
76,1
2,9
15C02.A002.000243
80
50
218
88,9
3,2
15C02.A002.000247

Schweißende nach
· ASTM A312


DN
Nenndruck
[PN]
Baulänge (FF)
[mm]
Äußerer Rohr-Ø ASTM (RA)
[mm]
Wandstärke ASTM (a)
[mm]
Artikelnr.

10
100
65
13,72
1,65
15C02.A002.000404
10
100
65
13,72
2,31
15C02.A002.000405
15
100
70
21,35
2,11
15C02.A002.000410
15
100
70
21,35
2,77
15C02.A002.000411
20
100
85
26,70
2,11
15C02.A002.000416
20
100
85
26,70
2,87
15C02.A002.000417
25
70
102
33,40
2,77
15C02.A002.000422
25
70
102
33,40
3,38
15C02.A002.000423
32
70
115
42,20
2,77
15C02.A002.000428
32
70
115
42,20
3,56
15C02.A002.000429
40
70
125
48,30
2,77
15C02.A002.000434
40
70
125
48,30
3,68
15C02.A002.000435
50
50
162
60,33
2,77
15C02.A002.000440
50
50
162
60,33
3,91
15C02.A002.000441
65
50
182,5
73,10
3,10
15C02.A002.000244
65
50
182,5
73,10
5,20
15C02.A002.000245
80
50
218
88,90
3,10
15C02.A002.000248
80
50
218
88,90
5,45
15C02.A002.000249



Schweißmuffe nach
· ISO 1127
· ASTM A312


DN
Nenndruck
[PN]
Baulänge (FF)
[mm]
Muffentiefe (b)
[mm]
Muffendurchmesser (RA)
[mm]
Artikelnr.
10
100
65
6,0
14,1
15C02.A002.000400
15
100
70
10,0
21,5
15C02.A002.000406
20
100
85
13,0
27,5
15C02.A002.000412
25
70
102
13,0
34,1
15C02.A002.000418
32
70
115
13,0
38,2
15C02.A002.000424
40
70
125
13,0
48,7
15C02.A002.000430
50
50
162
16,0
61,1
15C02.A002.000436
65
10
182,5
16,0
77,0
15C02.A002.000242
80
10
218
16,0
90,0
15C02.A002.000246

Innengewinde
· NPT nach ANSI 1.20.1
· G nach ISO 228/1


DN
Nenndruck
[PN]
Baulänge (FF)
[mm]
Gewindegröße (GW)
[mm]
Artikelnr.
10
100
65
G 3/8
15C02.A002.000402
10
100
65
NPT 3/8
15C02.A002.000403
15
100
70
G 1/2
15C02.A002.000408
15
100
70
NPT 1/2
15C02.A002.000409
20
100
85
G 3/4
15C02.A002.000414
20
100
85
NPT 3/4
15C02.A002.000415
25
70
102
G 1
15C02.A002.000420
25
70
102
NPT 1
15C02.A002.000421
32
70
115
G 1 1/4
15C02.A002.000426
32
70
115
NPT 1 1/4
15C02.A002.000427
40
70
125
G 1 1/2
15C02.A002.000432
40
70
125
NPT 1 1/2
15C02.A002.000433
50
50
162
G 2
15C02.A002.000438
50
50
162
NPT 2
15C02.A002.000439
