CRYOGENIC

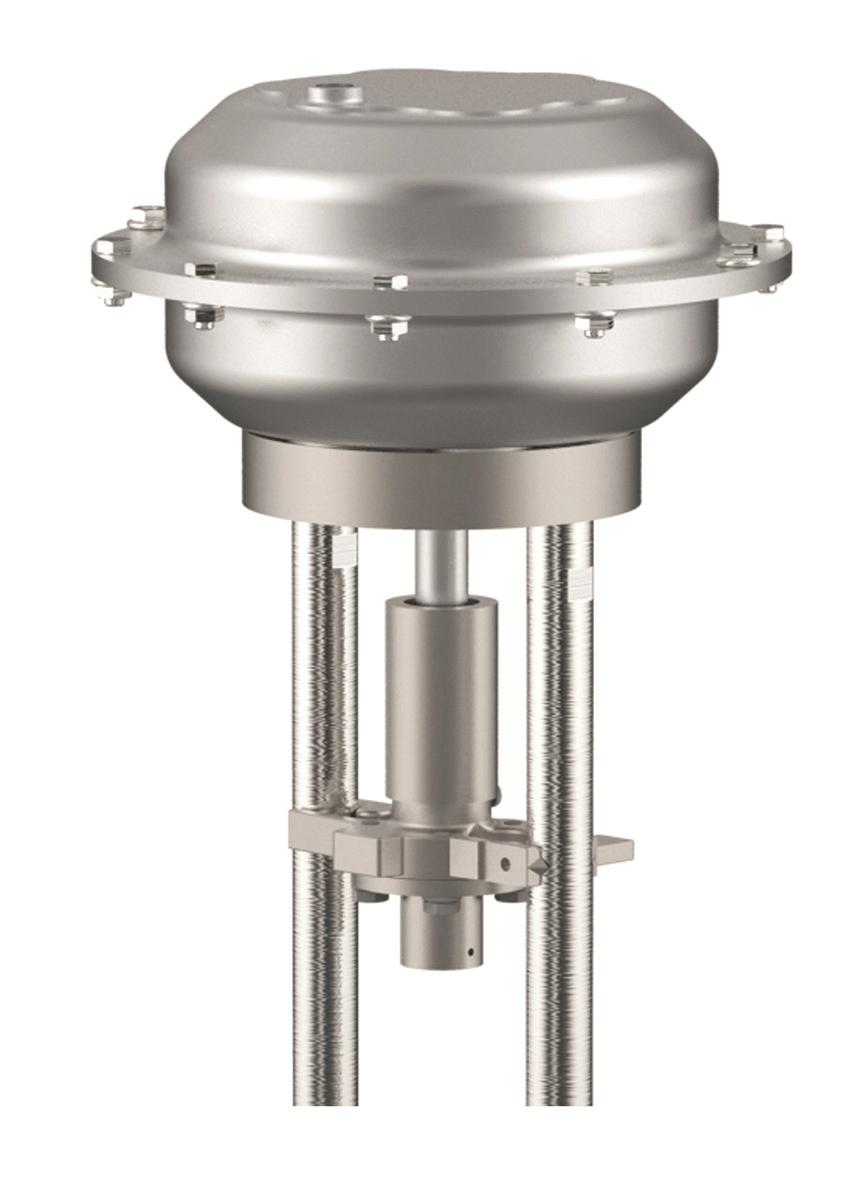

Typ 27532 - Pneumatische Stellantriebe - Regelventil
Pneumatische Antriebe für Regelventile

Antrieb -
Feder öffnet
, Luft schließt Zuluft - maximal 6,0bar ü Gehäuse - Edelstahl (1.4571) elektropoliert

Zulässige Umgebungstemperatur:
-20°C (253K) bis +80°C (353K)

Übersicht - Erforderliche Antriebsgröße bei unterschiedlichen Differenzdrücken



DNDifferenzdruck in bar
1,0
-
 5,0		5,1
-
 13,0		13,1
-
 15,0		15,1
-
 21,0		21,1
-
 23,0		23,1
-
 29,0		29,1
-
 34,0		34,1
-
 37,0		37,1
-
 50,0
10AAAAAAAAA
15AAAAAAAAA
20AAAAAAAAA
25AAAAAAAAA
32BBBBBBBBC
40BBBBBBBCC
50BBBBCCCCC
65CCCCCCCEE
80CCCCDEEEE
100CCDEEEEEE
150DEEEEa.A. - auf Anfrage


Die Differenzdrücke beziehen sich auf die Durchflussrichtung der Armatur. Differenzdrücke gegen die Flussrichtung müssen angefragt werden.
Code in TabelleArtikel-Nr. Antrieb
A27532.15A6.3SPS
B27532.35B6.6GPS
C27532.60A6.6GPS
D27532.60C6.7GPS
E27532.75B6.2SPS



Typ 27532 - Pneumatische Stellantriebe - Regelventil

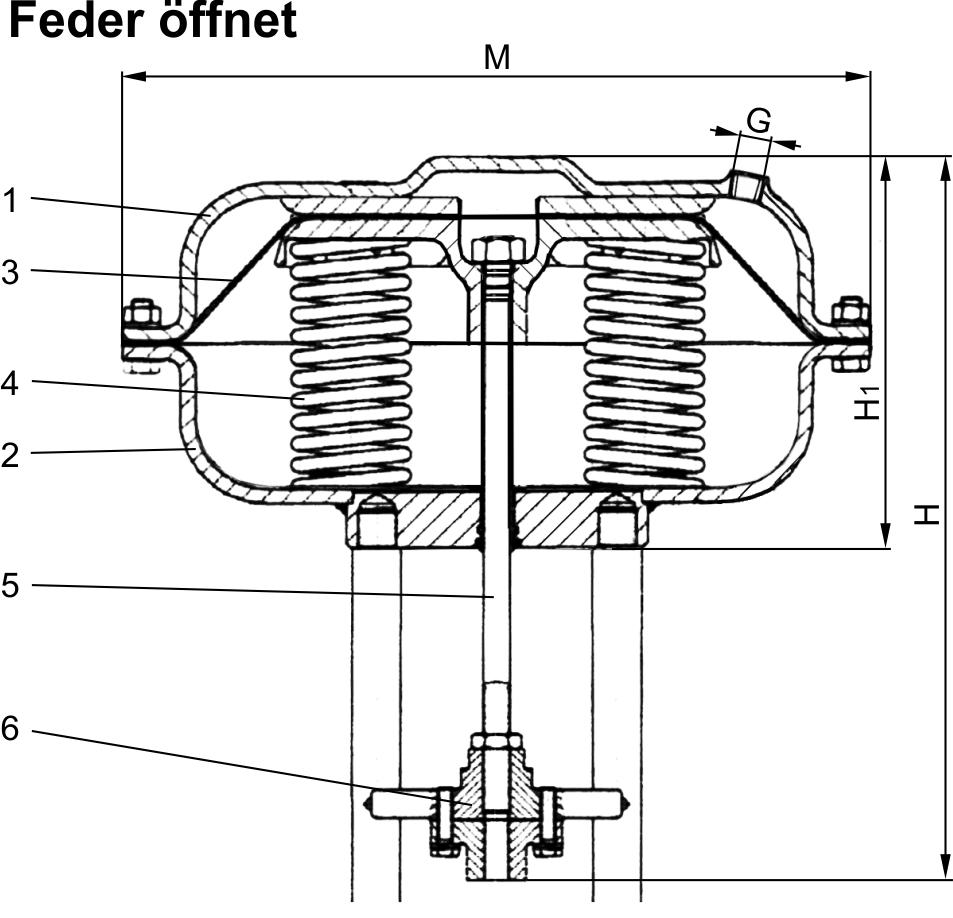

Werkstoffe

DIN EN

ASTM
1 Gehäuse 1.4571 A 240 Grade 316Ti
2 Gehäuse 1.4571 A 240 Grade 316Ti
3 Membrane NBR
4 Federn Cr.Si-Leg.*
5 Antriebsspindel 1.4571 A 276 Grade 316Ti
6 Kupplungsflansch 1.4571 A 240 Grade 316Ti
* Beschichtung: Material ist korrosionsbeständig (Microcor Spezial) Korrosionsschutzklasse C5-M

Typ 27532 - Pneumatische Stellantriebe - Regelventil


Typ 27532Technische Daten
Artikel-Nr. Antrieb: 27532
.15A6.3SPS.35B6.6GPS.60A6.6GPS.60C6.7GPS.75B6.2SPS
Durchmesser AntriebM162210310310430
HöheH256276309352353
HöheH1116136166186234
AnschlussgewindeG1/4'' NPT1/4'' NPT1/4'' NPT1/4'' NPT3/8'' NPT
Membranflächecm²1202805305301000
Federbereichbar0,9 - 2,00,8 - 3,00,8 - 2,80,7 - 3,00,3 - 0,9
Erforderlicher Stelldruckbar6,06,06,06,06,0
Stellwegmm2035406060
Gewichtca. kg3,05,012,514,037,0
Abmessungen in mm.
