CRYOGENIC
Typ 11C01 - Absperrventil FullX mit Antrieb
Top-Entry Tieftemperatur-Absperrventile mit pneumatischem Kolbenantrieb,

Gehäuse aus Vollmaterial, bis PN63
Serie A001

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl
Antrieb - Feder schließt, Luft öffnet
"live loaded" Spindelabdichtung
"öl- und fettfrei für Sauerstoff" - der Antrieb ist nicht öl- und fettfrei für Sauerstoff
Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312
Verfügbare Zusatzaurüstung/Sonderausführungen:

- Magnetventil - Endschalter - elektropneumatischer Stellungsregler u.a.
- Antrieb - öl- und fettfrei für Sauerstoff
- Faltenbalg oben
- Faltenbalg unten
- Faltenbalgüberwachung
- Rückschlagfunktion
- Regelfunktion
- Drosselfunktion
- Spülanschluss

- nur auf Anfrage:
- Weitere Anschlussarten


Verwendungsbereich:
Zugelassen für Wasserstoff, Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -269°C (4K) bis +80°C (353K)


Typ 11C01 - Absperrventil FullX mit Antrieb

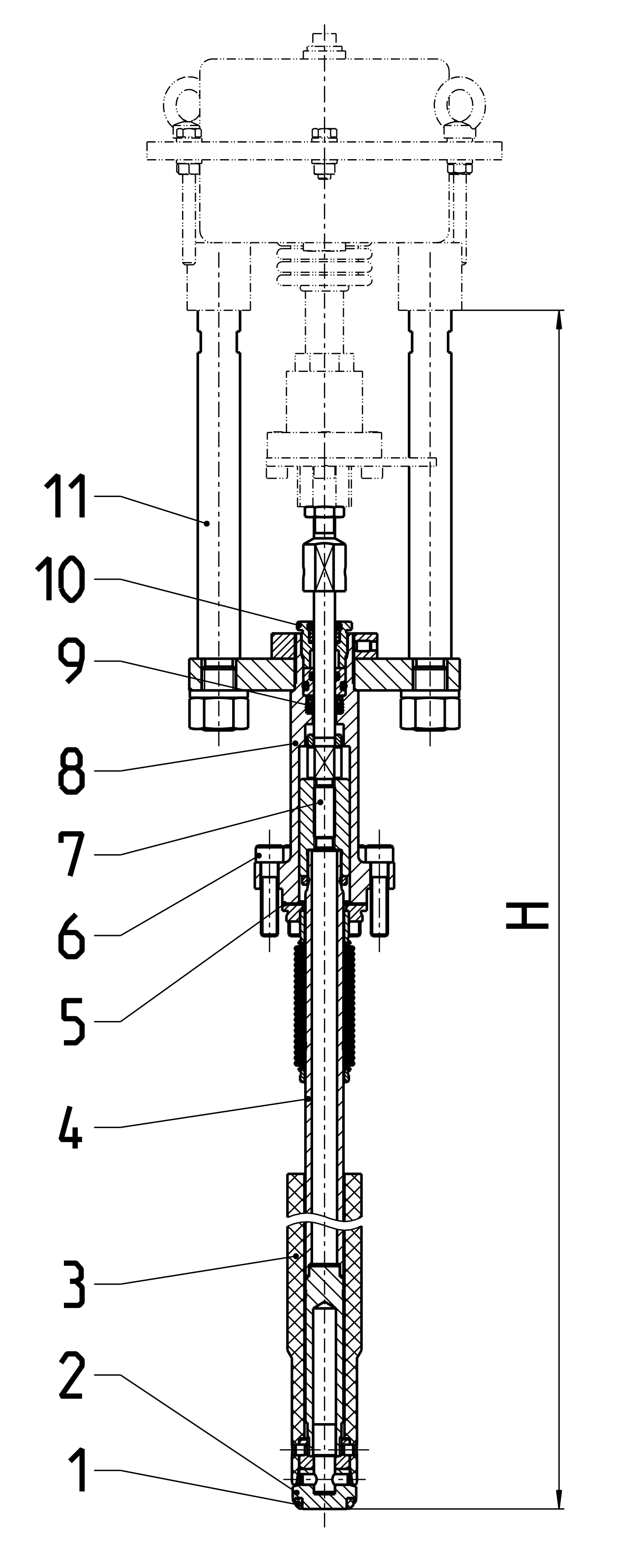

Werkstoffe

DIN EN

ASTM
1 Gehäuse 1.4571 A 313 Grade 316TI
2 Dichtung PCTFE
3 Abschlusskörper 1.4571 A 313 Grade 316TI
4 Oberrohr 1.4571 A 313 Grade 316TI
5 Hohlspindel 1.4571 A 313 Grade 316TI
6 Vorschweißflansch 1.4404 A 276 Grade 316L
7 Dichtung PTFE / Elektrocarbon (25%)
8 Buchse CW452K B 159 UNS C51900
9 Schraube A4-70 A 194 B8M
10 Kopfstück 1.4404 A 276 Grade 316L
11 Gleitbuchse CW452K B 159 UNS C51900
12 Dichtung PTFE / Elektrocarbon (25%)
13 Stopfbuchsschraube 1.4404 A 276 Grade 316L
14 Abstreifer PEEK B 159 UNS C51900
15 Spindel 1.4404 A 276 Grade 316L
16 O-Ring FPM (VITON)
17 Halter 1.4404 A 276 Grade 316L

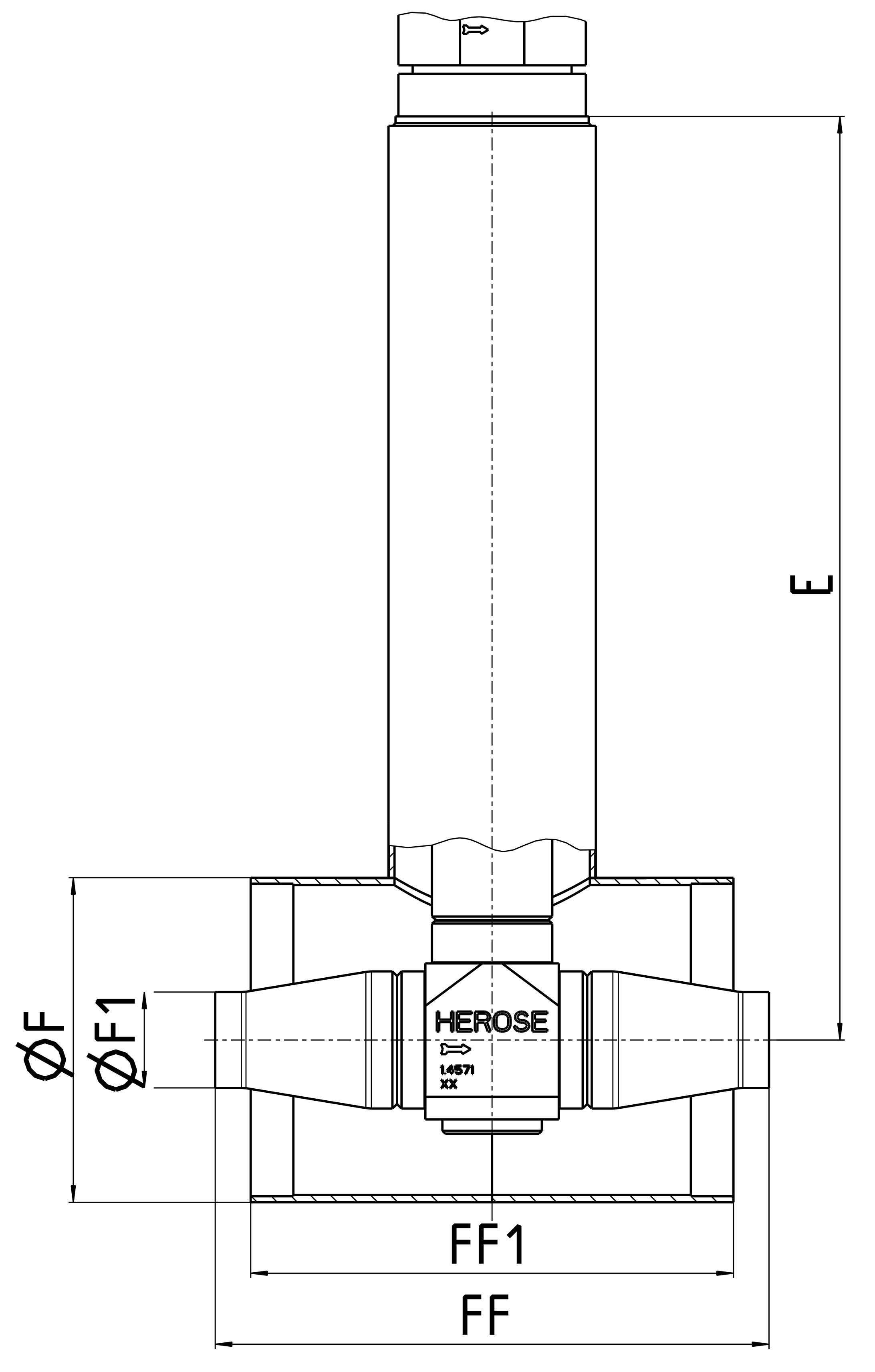

Typ 11C01 - Absperrventil FullX mit Antrieb


Nenngröße DN10152025324050
Kragen-ØG68,068,068,068,084,484,4100
LängeM5555555
Antrieb-ØB                                 Abhängig vom Antrieb
Äußerer Rohr-Ø ISORa17,221,326,933,742,448,360,3
Wandstärke ISOa1,82,02,32,62,62,62,9
Rohr-Ø ASTM A312                                             S10
Abmessungen in mm.


Gehäusetypen




Durchgangsgehäuse



Nenngröße DN10152025324050
BaulängeFF150150195195235235280
HöheH567567567567     Abhängig vom Antrieb
LängeE325325325325445445525
Kvs-Wertm³/h3,44,49,812,325,828,344,0
Kvs-Wert*m³/h3,44,49,512,025,828,344,0
Cv-Wertgal/min4,05,111,414,330,032,951,2
Cv-Wert*gal/min4,05,111,014,030,032,951,2
Gewicht**ca. kg4,954,975,725,7711,5011,5315,33
* mit Faltenbalg, ** ohne Antrieb


Eckgehäuse



Nenngröße DN10152025324050
BaulängeFF8080100100120120140
HöheH567567567567     Abhängig vom Antrieb
LängeE325325325325445445525
LängeL8080100100120120140
Kvs-Wertm³/h4,75,719,822,341,143,680,0
Kvs-Wert*m³/h4,75,716,519,033,335,863,0
Cv-Wertgal/min5,56,623,025,947,850,793,0
Cv-Wert*gal/min5,56,619,222,138,741,673,3
Gewicht**ca. kg4,914,935,645,6811,1111,1414,53
* mit Faltenbalg, ** ohne Antrieb


Y-Gehäuse



Nenngröße DN10152025324050
BaulängeFF185185250250285285340
HöheH521521524524     Abhängig vom Antrieb
LängeE365365370370505505600
Kvs-Wertm³/h4,25,211,914,434,436,969,8
Kvs-Wert*m³/h4,25,27,710,228,631,135,0
Cv-Wertgal/min4,96,013,816,740,042,981,2
Cv-Wert*gal/min4,96,09,011,933,336,240,7
Gewicht**ca. kg5,245,266,376,4212,5312,5617,50
* mit Faltenbalg, ** ohne Antrieb




Top-Entry Tieftemperatur-Absperrventile mit pneumatischem Kolbenantrieb,

Gehäuse aus Guss, bis PN50
Serie A002

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl
Antrieb - Feder schließt, Luft öffnet
"live loaded" Spindelabdichtung
"öl- und fettfrei für Sauerstoff" - der Antrieb ist nicht öl- und fettfrei für Sauerstoff
Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312
Verfügbare Zusatzaurüstung/Sonderausführungen:

- Magnetventil - Endschalter - elektropneumatischer Stellungsregler u.a.
- Antrieb - öl- und fettfrei für Sauerstoff
- Faltenbalg oben
- Faltenbalg unten
- Faltenbalgüberwachung
- Rückschlagfunktion
- Regelfunktion
- Drosselfunktion
- Spülanschluss

- nur auf Anfrage:
- Weitere Anschlussarten


Verwendungsbereich:
Zugelassen für Wasserstoff, Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -255°C (18K) bis +80°C (353K)


Typ 11C01 - Absperrventil FullX mit Antrieb

Werkstoffe

DIN EN

ASTM
1 Gehäuse 1.4409 A 351 CF3M
2 Dichtung PCTFE
3 Abschlusskörper 1.4571 A 313 Grade 316TI
4 Oberrohr 1.4571 A 313 Grade 316TI
5 Hohlspindel 1.4571 A 313 Grade 316TI
6 Vorschweißflansch 1.4404 A 276 Grade 316L
7 Dichtung PTFE / Elektrocarbon (25%)
8 Buchse CW452K B 159 UNS C51900
9 Schraube A4-70 A 194 B8M
10 Kopfstück 1.4404 A 276 Grade 316L
11 Gleitbuchse CW452K B 159 UNS C51900
12 Dichtung PTFE / Elektrocarbon (25%)
13 Stopfbuchsschraube 1.4404 A 276 Grade 316L
14 Abstreifer PEEK B 159 UNS C51900
15 Spindel 1.4404 A 276 Grade 316L
16 O-Ring FPM (VITON)
17 Halter 1.4404 A 276 Grade 316L

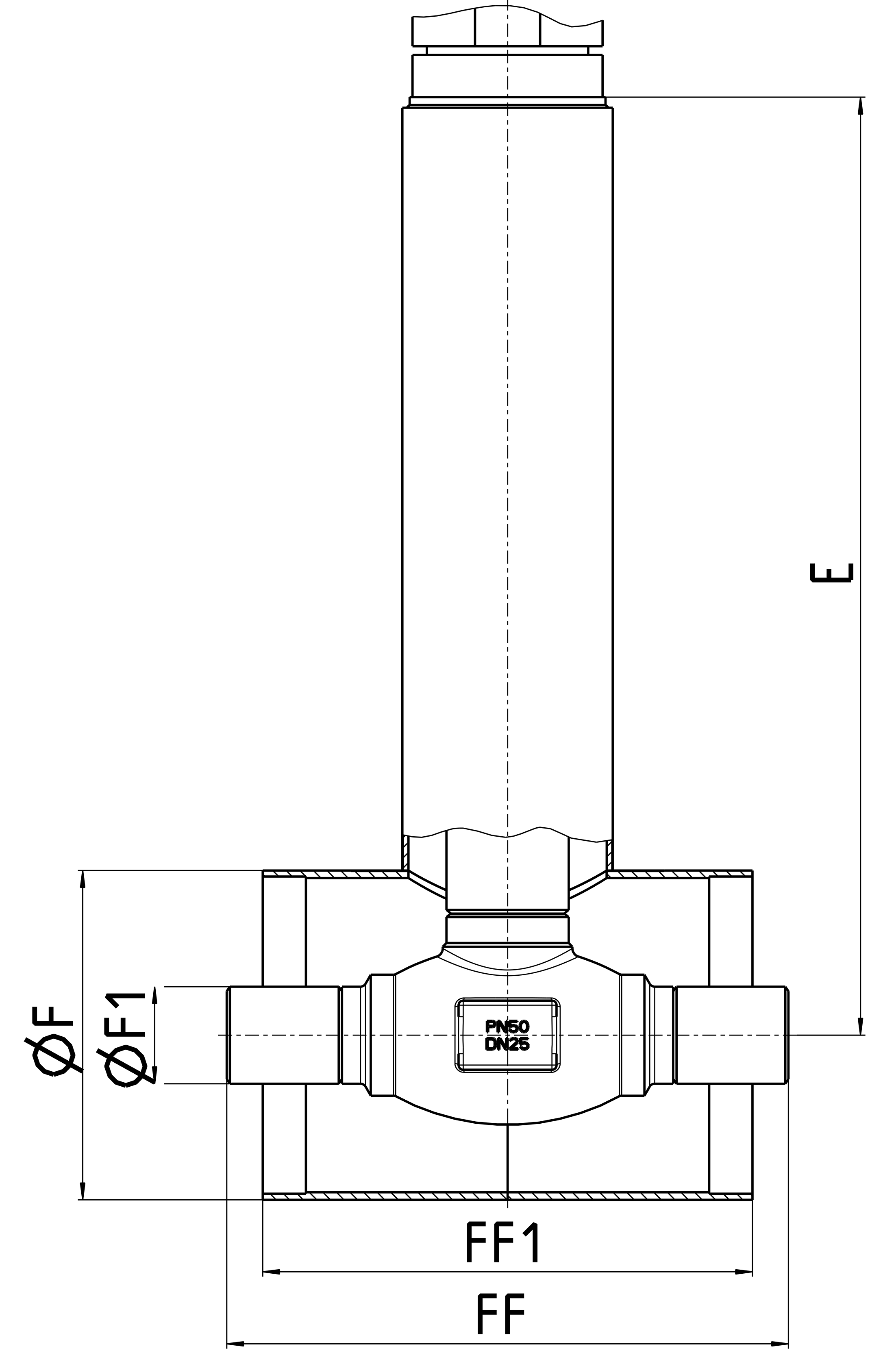

Typ 11C01 - Absperrventil FullX mit Antrieb


Nenngröße DN10152025324050
Kragen-ØG68,068,068,068,084,484,4100
LängeM5555555
Antrieb-ØB                                 Abhängig vom Antrieb
Äußerer Rohr-Ø ISORa13,521,326,933,742,448,360,3
Wandstärke ISOa1,62,02,02,62,62,62,6
Rohr-Ø ASTM A312                                             S10
Abmessungen in mm.


Gehäusetypen




Durchgangsgehäuse



Nenngröße DN10152025324050
BaulängeFF8585115115130130155
HöheH647647647647     Abhängig vom Antrieb
LängeE325325325325445445525
Kvs-Wertm³/h2,43,810,013,316,025,046,0
Kvs-Wert*m³/h3,44,49,512,025,828,344,0
Cv-Wertgal/min2,84,411,615,418,528,953,2
Cv-Wert*gal/min4,05,111,014,030,032,951,2
Gewicht**ca. kg4,934,945,625,6511,4211,3814,82
* mit Faltenbalg, ** ohne Antrieb


Durchflusskennwerte für Regelarmaturen - Regelcharakteristik gleichprozentig, Kvs-Werte in m³/h,

Cv-Werte in gal/min. Diese Werte beziehen sich auf die Messungen in Durchflussrichtung.

Typ 11C01 mit Antrieb und Regelfunktion - Serie A001 und A002


DNKvs [m³/h]Cv [gal/min]Hub [mm]
101,01,210
153,54,110
204,04,710
256,37,310
3210,011,620
4019,022,120
5030,034,920


Beispiel:

So setzt sich der Typenschlüssel für konfigurierbare HEROSE-Produkte zusammen:


TypSerieGrößenschlüsselOptionscodes
11C01.A001.0250.MYJ-CBQ-KCZ-YWF-CBG
1234 bis 9



  Auswahl des Typs               Typ
1 Typ Produktgruppe
Absperrventil FullX       11C01



  Auswahl der Serie               Serie
2 Serie Gehäuse aus Vollmaterial PN63           A001
Gehäuse aus Guss PN50           A002



  Auswahl der Nennweite               Größen- schlüssel
3 Nennweiten DN10             0100
DN15             0150
DN20             0200
DN25             0250
DN32             0320
DN40             0400
DN50             0500



4 Zulassungen PED             MYJ
TPED / TPER             ZCM



5 Gehäusetypen Eckventil             CBQ
Durchgangsventil             HJC
Schrägsitzventil             PYU



6 Kegelfunktion absperrbare Funktion   KCZ
absperrbare Rückschlagfunktion JDA
absperrbare Regelfunktion SWX
absperrbare Drosselfunktion WVV



7 Betätigung manuell   YWF
angetrieben 'Membranantrieb' RQZ
angetrieben 'Kolbenantrieb' CEA



    Faltenbalg Faltenbalglage Faltenbalg-
überwachung		 Anschlussgröße
Faltenbalg-
überwachung
8 Faltenbalg-
ausführungen		 ohne ohne ohne ohne   LYV
mit oben ohne ohne   MUR
mit unten ohne ohne   FYX
mit oben mit DIN EN ISO 8434-1-WDS-S6   GXD
mit unten mit DIN EN ISO 8434-1-WDS-S6   XHA



9 Spülanschluss ohne Spülanschluss             CBG
mit NPT 1/8''             EPH
mit VCR 1/4''             ANK
