Typ 27532

CRYOGENIC

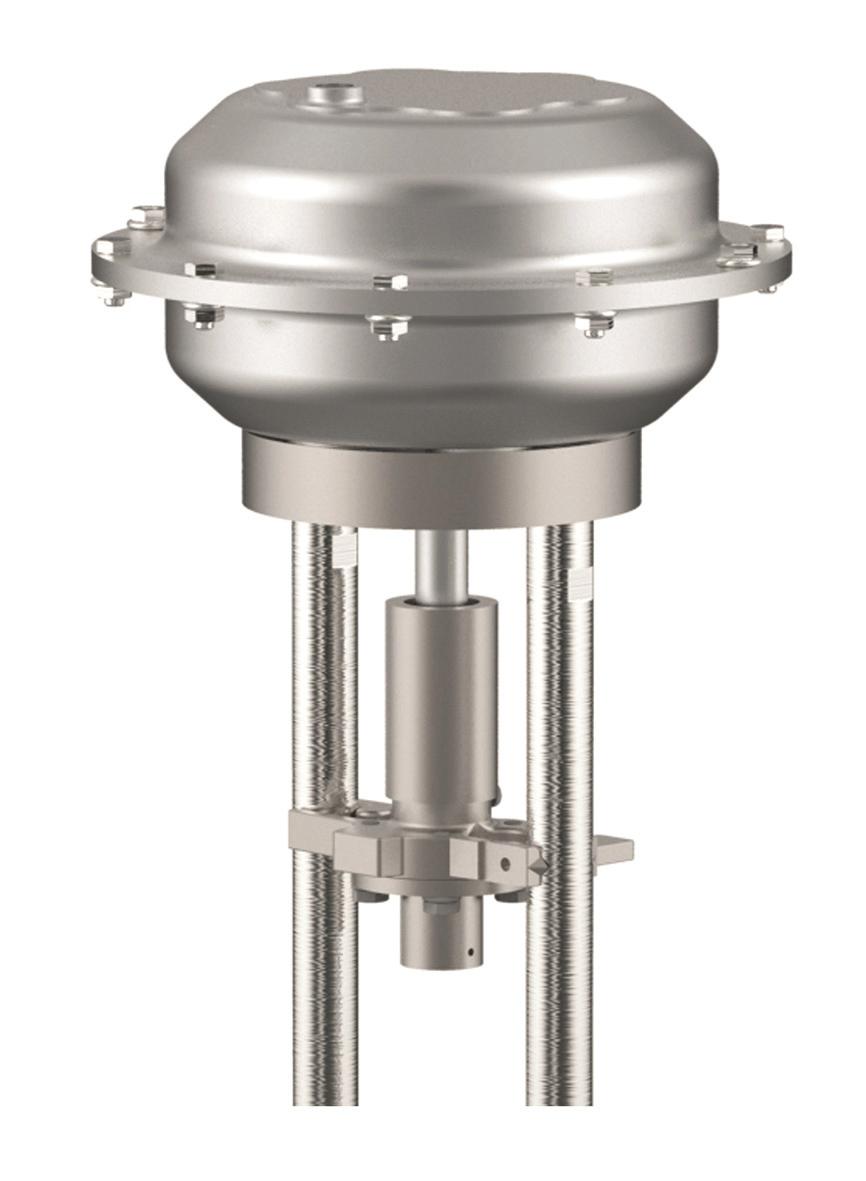

Typ 27532 - Pneumatische Stellantriebe - Absperrventil

Pneumatische Antriebe für Absperrventile

Antrieb -
Feder öffnet
, Luft schließt Zuluft - maximal 6,0bar ü Gehäuse - Edelstahl (1.4571) elektropoliert

Zulässige Umgebungstemperatur:
-20°C (253K) bis +80°C (353K)

Übersicht - Erforderliche Antriebsgröße bei unterschiedlichen Differenzdrücken

Differenzdruck in bar

1,0
-
5,0

5,1
-
7,0

7,1
-
14,0

14,1
-
17,0

17,1
-
19,0

19,1
-
22,0

22,1
-
26,0

26,1
-
29,0

29,1
-
35,0

35,1
-
37,0

37,1
-
45,0

45,1
-
50,0

100

150

a.A. - auf Anfrage

Die Differenzdrücke beziehen sich auf die Durchflussrichtung der Armatur. Differenzdrücke gegen die Flussrichtung müssen angefragt werden.

Code in Tabelle		Artikel-Nr. Antrieb
	A	27532.15A6.3SPS
	B	27532.35B6.6GPS
	C	27532.60A6.6GPS
	D	27532.60C6.7GPS
	E	27532.75B6.2SPS

Typ 27532 - Pneumatische Stellantriebe - Absperrventil

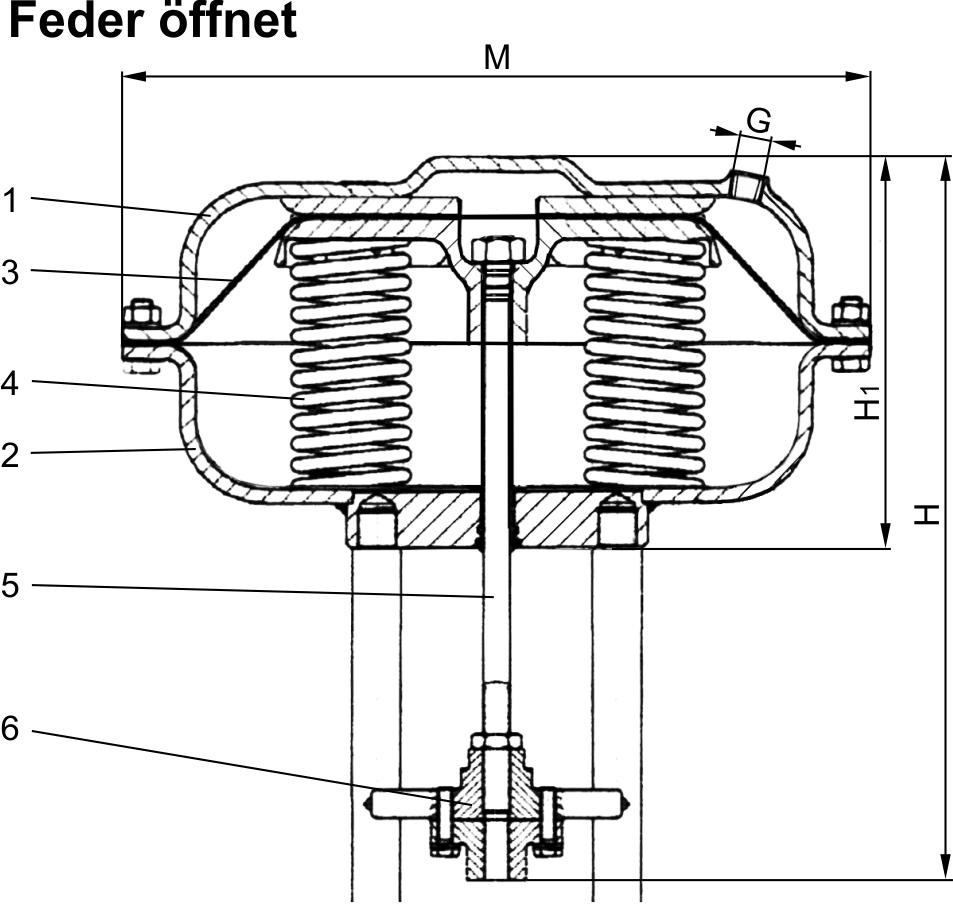

Werkstoffe		DIN EN	ASTM
1	Gehäuse	1.4571	A 240 Grade 316Ti
2	Gehäuse	1.4571	A 240 Grade 316Ti
3	Membrane	NBR
4	Federn	Cr.Si-Leg.*
5	Antriebsspindel	1.4571	A 276 Grade 316Ti
6	Kupplungsflansch	1.4571	A 240 Grade 316Ti
	* Beschichtung:	Material ist korrosionsbeständig (Microcor Spezial) Korrosionsschutzklasse C5-M

Typ 27532	Technische Daten
Artikel-Nr. Antrieb:					27532
		.15A6.3SPS	.35B6.6GPS	.60A6.6GPS	.60C6.7GPS	.75B6.2SPS
Durchmesser Antrieb	M	162	210	310	310	430
Höhe	H	256	276	309	352	353
Höhe	H1	116	136	166	186	234
Anschlussgewinde	G	1/4'' NPT	1/4'' NPT	1/4'' NPT	1/4'' NPT	3/8'' NPT
Membranfläche	cm²	120	280	530	530	1000
Federbereich	bar	0,9 - 2,0	0,8 - 3,0	0,8 - 2,8	0,7 - 3,0	0,3 - 0,9
Erforderlicher Stelldruck	bar	6,0	6,0	6,0	6,0	6,0
Stellweg	mm	20	35	40	60	60
Gewicht	ca. kg	3,0	5,0	12,5	14,0	37,0

Abmessungen in mm.
