INDUSTRY
Typ 06C02

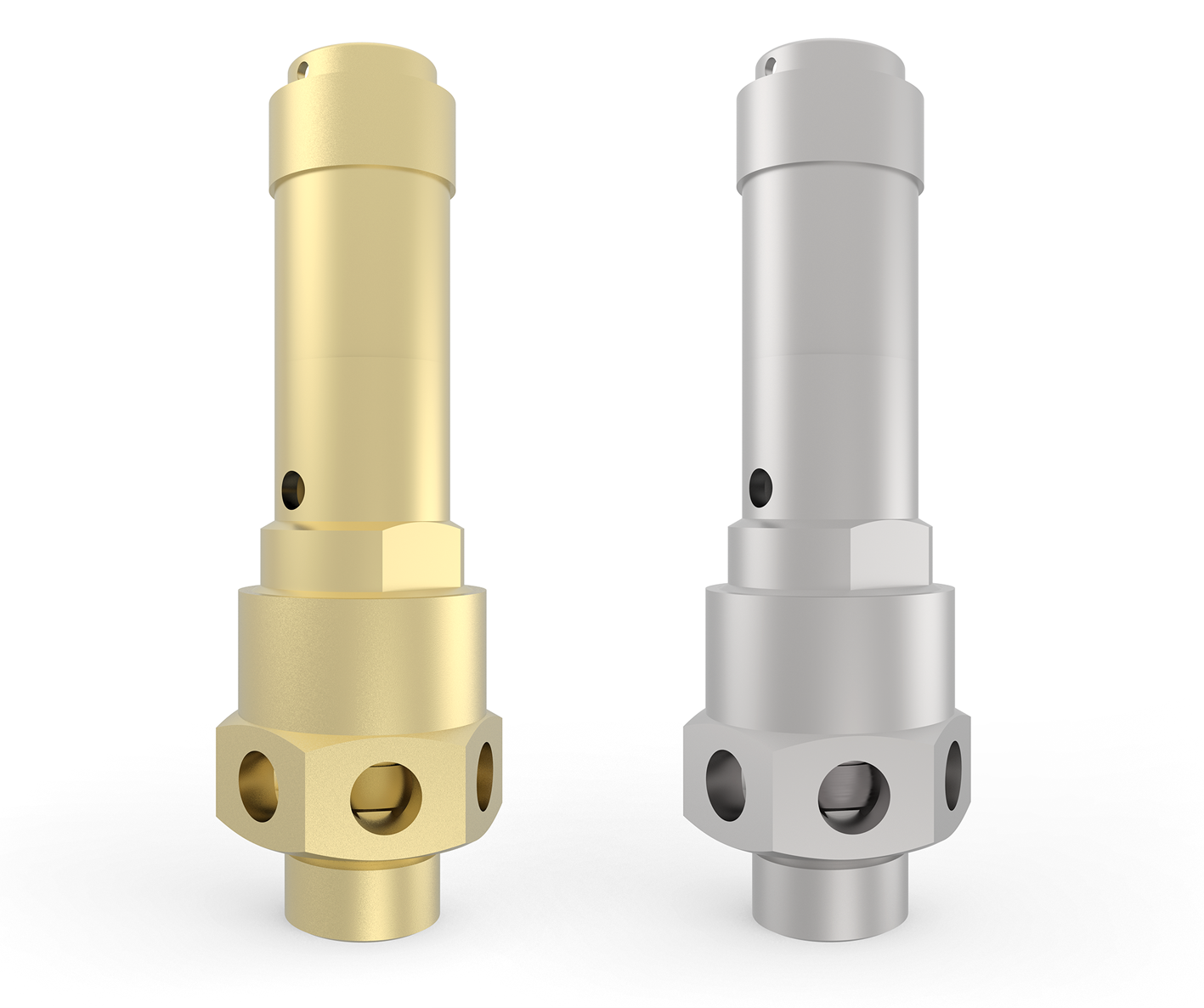

Sicherheitsventile aus Messing oder Edelstahl,

bauteilgeprüft TÜV-SV.1090 D/G

Normal-Sicherheitsventil
Abschlusskörper mit FPM-Dichtung, offene Federhaube
frei abblasend, mit Anlüftvorrichtung
Eintritt: Außengewinde Typ G nach ISO 228/1

Artikel-Nr. 06C02.X.EFGH - Definition am Ende des Datenblattes

Sonderausführungen auf Anfrage:

- Eintritt NPT, M oder R Außengewinde
- EPDM Kegeldichtung (-40°C bis +150°C)
- PTFE Kegeldichtung (-60°C bis +160°C) ab 2,5 bar

Verwendungsbereich:
Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitungen für ortsfeste und bewegliche
Druckbehälter und Druckgasbehälter. Zugelassen für Luft und ähnliche Gase. Zulässige Betriebstemperatur
mit FPM-Dichtung: -20°C (253K) bis +160°C (433K), waagerechter Einbau ab 2,5 bar.
Alle Dichtungen sind FDA Konform.


Typ 06C02

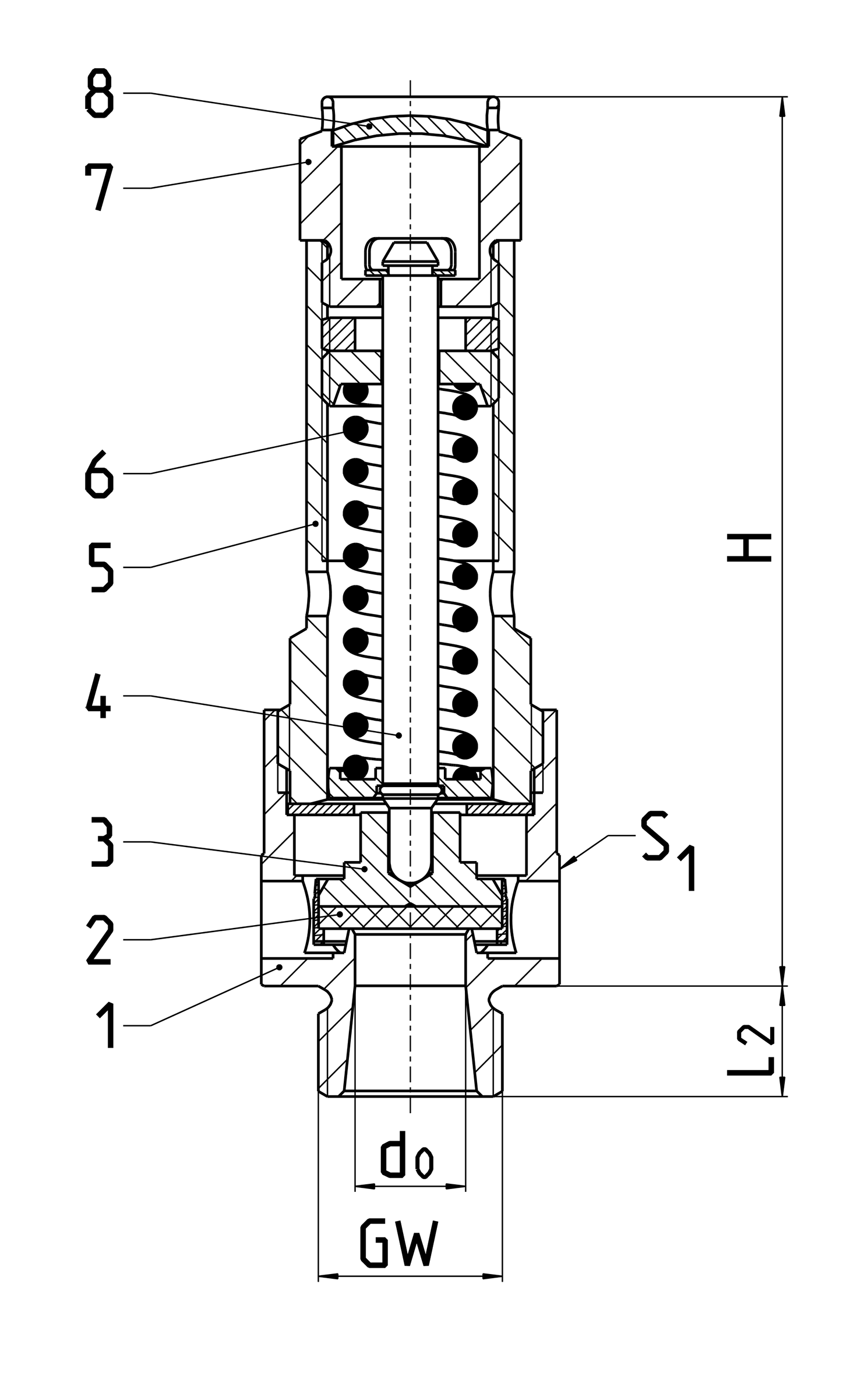

Werkstoffe

DIN EN

ASME/ASTM
1 Gehäuse CW614N B 249 UNS C38500
2 Dichtung FPM (Viton)
3 Teller CW614N B 249 UNS C38500
4 Spindel 1.4301 SS304
5 Haube CW614N B 249 UNS C38500
6 Feder 1.4571
7 Anlüftschraube CW614N B 249 UNS C38500
8 Verschlussscheibe CW507L B 36 UNS C26800


Werkstoffe

DIN EN

ASME/ASTM
1 Gehäuse 1.4404 SS316L
2 Dichtung FPM (Viton)
3 Teller 1.4404 SS316L
4 Spindel 1.4301 SS304
5 Haube 1.4404 SS316L
6 Feder 1.4571
7 Anlüftschraube 1.4401 SS316
8 Verschlussscheibe 1.4401 SS316



Typ 06C02



Typ 06C02Technische Daten
Nenngröße GW 1/43/81/23/43/4 1
Sitzdurchmesser d081010101518
Größenschlüssel.X.080010021004100615061810
Ansprechdruck bar0,2-500,2-500,2-500,2-500,2-16 0,2-20
HöheH7980808092110
LängeL2101012151518
SchlüsselweiteS1212124303241
Gewichtca. kg0,140,150,170,230,310,53
Ausflussziffer ab 3,0 bar*αw 0,740,610,610,610,60,6
Abmessungen in mm. * Unter 3 bar kann die Ausflussziffer geringer sein. Bitte die Leistungstabelle beachten.


Leistungstabelle

Berechnung entsprechend AD2000-Merkblatt A2

Medium:
Luft in m³/h in Normzustand bei 0°C und 1013,25 mbar

Die Leistung ist bei voll geöffnetem Ventil angegeben.

d0 - Sitzdurchmesser
A0 - engster Strömungsquerschnitt


Ansprech-
druck
in bar (ü)		GW1/43/8, 1/2, 3/43/41
d0 (mm)8,010,015,018,0
A0 (mm²)50,2478,5176,7254,5
MediumLuft
0,220235583
0,4 293380120
0,6 3742101151
0,8 4350120179
1,0 4958137205
2,0 7998228334
3,0 109141312450
4,0 137177392564
5,0 165213472680
6,0 193249552795
7,0 221285632910
8,0 2503227141028
9,0 2783587941143
10,0 3063948761261
12,0 36246710361492
14,0 41853911971723
16,0 47461113571954
18,0 530683-2185
20,0 592762-2439
22,0 648835--
24,0 705908--
26,0 761980--
28,0 8181053--
30,0 8741126--
32,09311199--
34,09871272--
36,010441345--
38,011001417--
40,011571490--
42,012141563--
45,012981672--
50,014711895--





Festlegung der Nummern bei den Sicherheitsventilen 06C02

06C02.ABCD.EFGH


Grundausführung:Drehknopf-Anlüftung
Federwerkstoff 1.4571

AB: do vom SV08 = 8mm
10 = 10mm
15 = 15mm
18 = 18mm

CD: Gewinde00 = 1/4''
02 = 3/8''
04 = 1/2''
06 = 3/4''
10 = 1''
16 = M16
18 = M18

E: Eintritt0 = Zapfen G (ISO228-1) (Grundausführung)
1 = Zapfen Metrisch x1,5 (DIN13-6)
2 = Zapfen R (ISO7-1)
5 = Zapfen NPT (ANSI B1.20.1)
9 = Sonderausführung

F: Dichtung0 = FKM / FPM (Grundausführung)
3 = PTFE
6 = EPDM

G: Gehäuse Werkstoff     0 = CW614N (Messing) (Grundausführung)
1 = 1.4404 (V2A/ Edelstahl)

H: Ausstattung0 = ohne (Grundausführung)
1 = Abströhmhaube


Beispiel06C02.0800.0000


06C02.ABCD.EFGH
06C02.0800.0000
06C02d081/4''ZapfenFKMCW614Nohne Zubehör
