CRYOGENIC

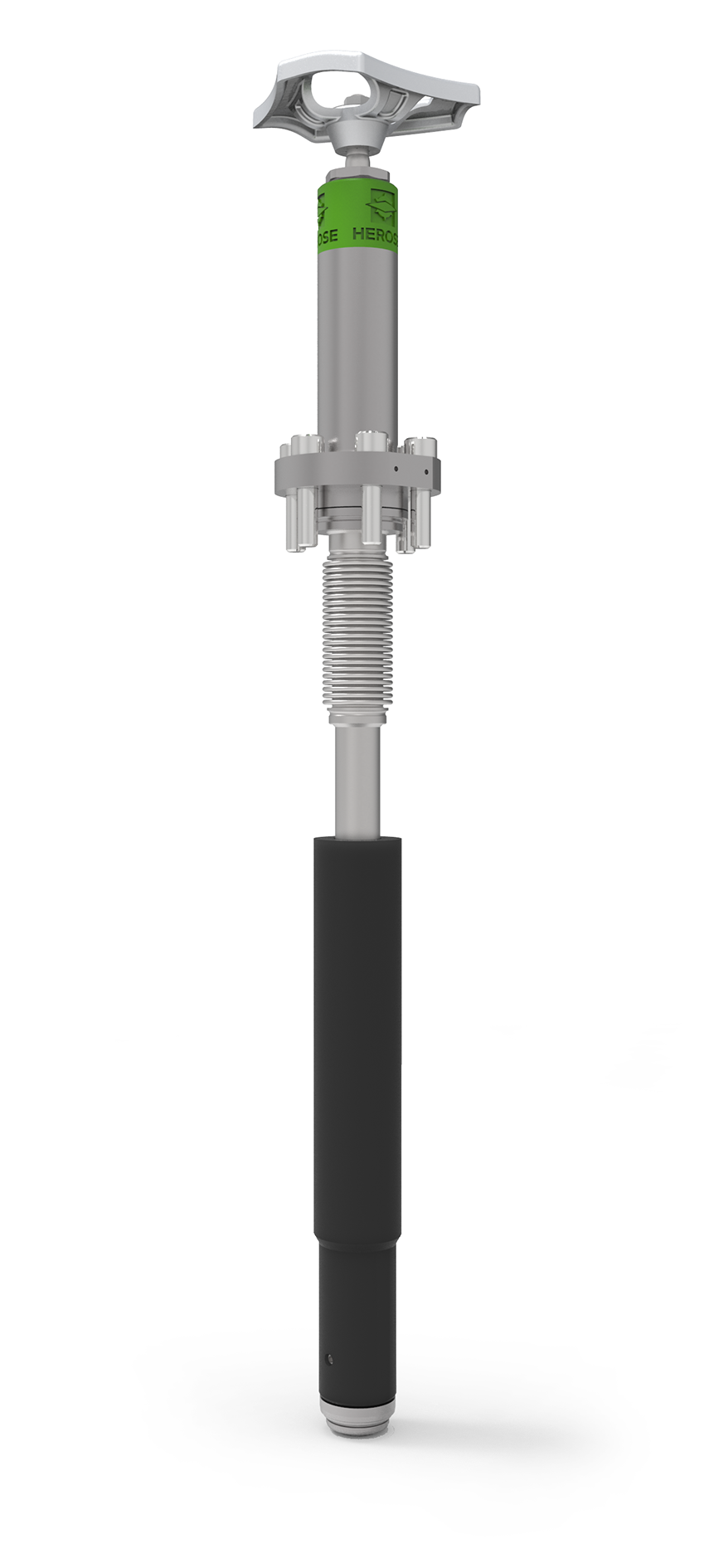

Typ 11C01 - Absperrventil FullX
für Top-Entry Tieftemperatur-Absperrventile - Faltenbalg oben, Fire Safe Design

"öl- und fettfrei für Sauerstoff"

Artikel-Nr. 11C01.X.E0030X mit Handrad


passend zu:


TypNenngröße
11C01.001X.E00305DN10 - DN15
11C01.002X.E00304DN20 - DN25
11C01.3240.E00305DN32 - DN40
11C01.0050.E00305DN50



Typ 11C01 - Absperrventil FullX

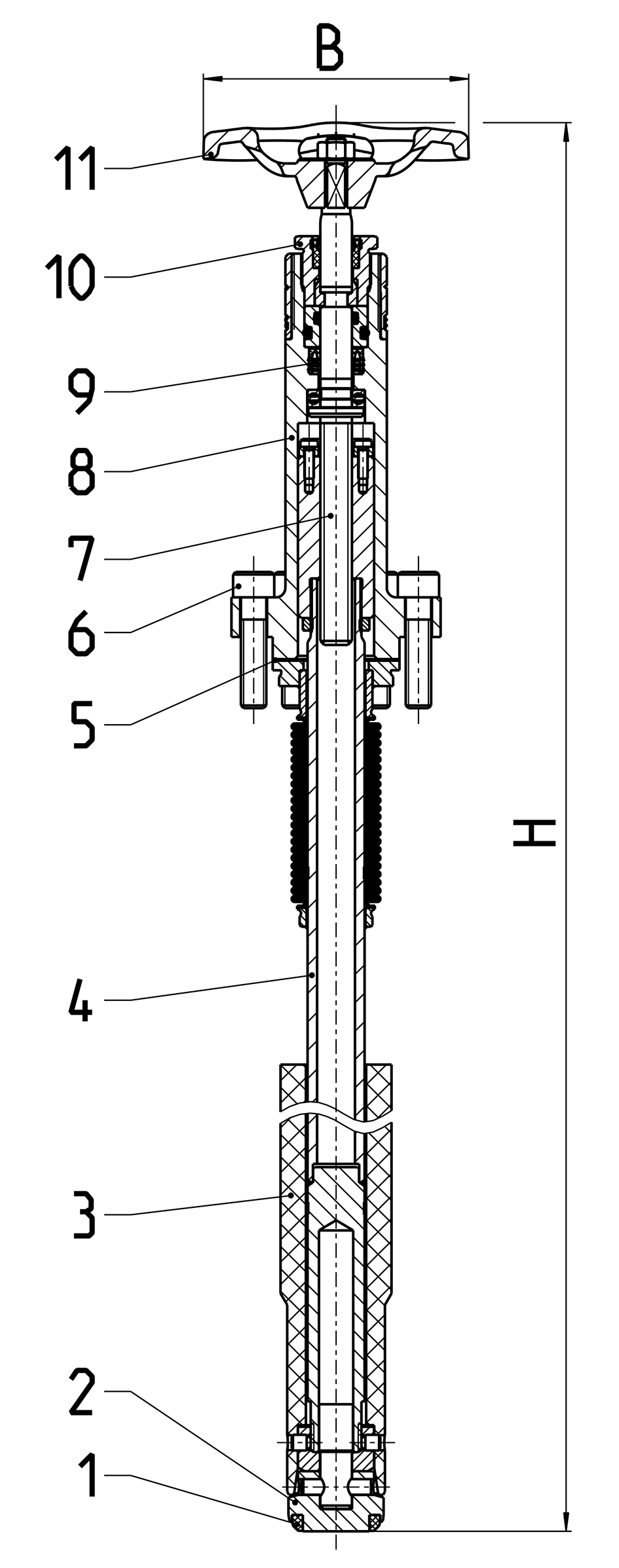

Werkstoffe

DIN EN

ASTM
1 Dichtung PTFE / Electrcarbon (25%)
2 Abschlusskörper 1.4571 A 313 Grade 316Ti
3 Buchse PTFE / Electrcarbon (25%)
4 Hohlspindel 1.4571 A 313 Grade TP316Ti
5 Oberteildichtung PTFE
6 Oberteilschrauben A4-70 A 194 B8M
7 Spindel 1.4404 A 276 Grade 316L
8 Oberteil 1.4404 A 276 Grade 316L
9 Dichtung PTFE / Electrcarbon (25%)
10 Stopfbuchsschraube 1.4404 A 276 Grade 316L
11 Handrad 1.4409 CF3M



Typ 11C01 - Absperrventil FullX
Typ 11C01Technische Daten
Nenngröße DN10152025324050
Größenschlüssel.X.001X001X002X002X324032400050
HöheH527527528528684684768
Handrad-ØB100100100100125125125
Gewichtca. kg2,22,22,32,37,77,710,3
Abmessungen in mm.
